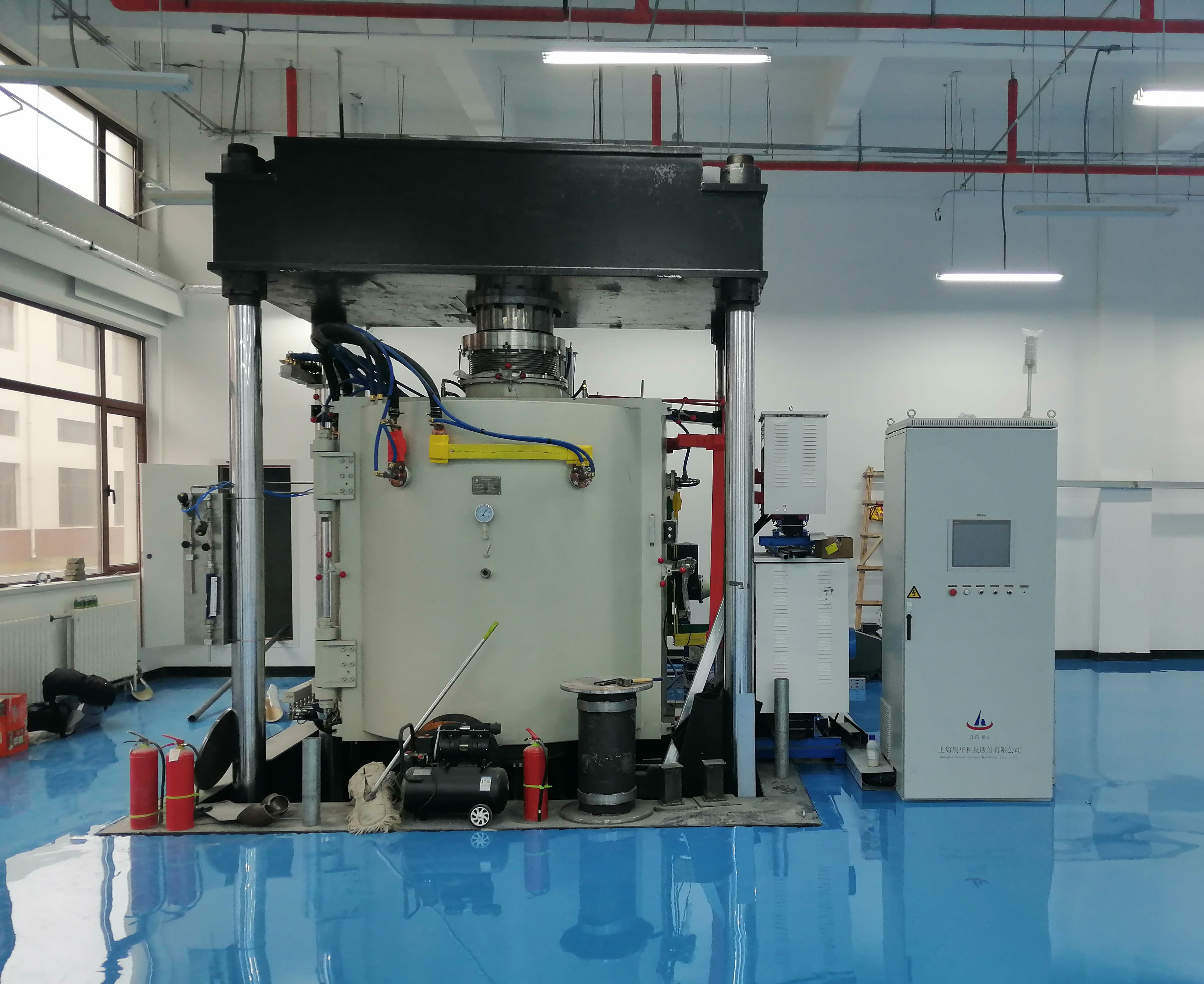

主要由以下幾部分組成：真空腔室、加熱系統、溫度控制測量系統、真空/氣氛系統、
加壓系統、水循環分配系統、安全及采集控制系統等。
二、工作原理：
在抽真空后可充惰性氣體保護狀態下，利用石墨電阻發熱輻射加熱的原理，通過熱輻射傳導
到工件上（模具），通過機械壓力，完成工件的燒結熱壓功能。
三、主要技術參數和技術指標：
1.立式，側出料方式；
2.爐體內壁按高真空標準精密拋光，外壁為優質碳鋼防銹油漆處理；
3.爐膛內尺寸：（直徑×高）≥Φ600×900mm；
4.加熱室：加熱元件為高純石墨，爐內溫度均勻性≤±5℃（恒溫區內1000℃保溫1小時后5點檢測所得，
按偏差絕對值的大小為標準）；
5.使用溫度≥2300℃，可在2200℃長時間工作；
6.室溫-1600℃空爐平均升溫速率≥10℃/min；
7.設備加熱功率：400KW±10%；
8.溫度均勻性：≤±5℃；
9.控溫精度：±1℃；
10.模具外徑尺寸：≤Φ500×700mm；
11.加熱區尺寸：≥Φ600×900mm；
12.加壓行程：400mm（上壓頭行程200mm，下壓頭行程200mm）；
13.極限真空度：≤5Pa（冷態，極限真空）；
14.壓力：≥300T；
15.加壓方式：雙向加壓；
16.壓力控制精度：±1‰；
17.可加配快速冷卻裝置；
